PU硬泡仿木浇注机枪头图解

时间:2017-12-27 09:03 作者:亿双林聚氨酯设备 点击:

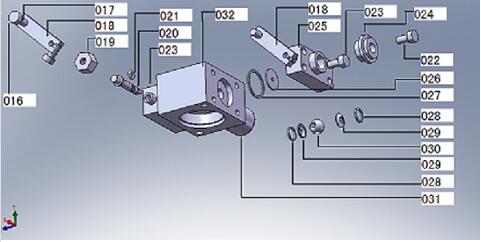

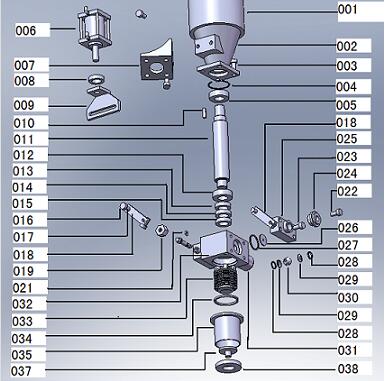

此图可以做参考,如果你的低压机出现解决不了的问题,可以对照此图告诉你是多少号零件出现了问题,可以按图纸告诉你怎么更换。让新手能更全面的了解发泡机的枪头原理。机头里面有很多密封圈易损件。磨损后需要更换,有了此图,我们就可以自己动手,节省时间。





混合机头零件说明
零件编号
名   称
规格、尺寸
数  量
001
马达
2.2KW2P
1
002
轴承本体

1
003
有孔螺丝
M8  P1.25*25L
4
004
卡簧

005
滚珠轴承
6204  22PG
1
006
气缸
50*50
1
007
气缸托架

1
008
锁紧小螺姆

1
009
气缸焊配件

1
010

1
011

1
012
滚珠轴承
6202
1
013
油封
35*15*7
1
014
油封
35*15*7
1
015
铜套

1
016
有孔螺栓

017
内环
12*10*8
1
018
三口阀变换曲柄

2
019
有孔螺栓

2
020
三口阀变换轴

2
021
O型环
P7
2
022
固定小螺丝

2
023
有孔螺丝
M6  P1.25*35L
4
024
三口阀压紧小螺丝

2
025
A循环座

1
026
吐料片

2
027
O型环
P24
2
028
O型环
P20
2
029
铁氟龙垫圈

2
030
三口阀

2
031
自动溶剂阀

1
032
搅拌室

1
033
搅拌叶

1
034
O型环

1
035
搅拌套

1
036
有孔螺丝
M8*25
2
037
混合式喷嘴

1
038
喷嘴座

1







我们的一线生产师傅有了些图也可以试着拆开机头研究一下。到时机器坏了,你能修好,你就从员工一下变成师傅了哦,无形提升了自己的地位与待遇哦。



转载请注明出处!谢谢!http://www.baolongpu.com/news/PUyingpaofangmujiaozhujiqiangtoutujie_272.html
